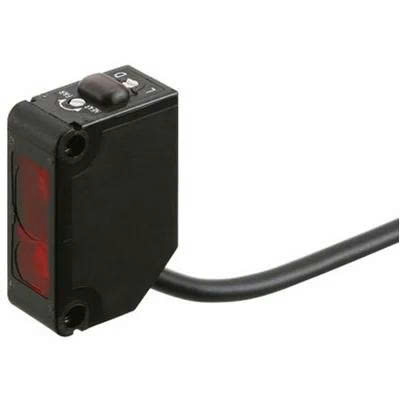

Cảm biến quang điện Panasonic CX-481 là dòng cảm biến thu phát độc lập (Through-beam) được thiết kế để phát hiện vật thể với khoảng cách lên đến 15 mét. Sản phẩm sử dụng nguồn sáng LED hồng ngoại, đảm bảo độ nhạy cao và phát hiện chính xác trong nhiều ứng dụng công nghiệp.
| Mục | Thông số kỹ thuật |
|---|---|
| Số sản phẩm | CX-481-P |
| Mã số sản phẩm | CX-481-P |
| Tên sản phẩm | Cảm biến quang điện nhỏ gọn |
| Chi tiết sản phẩm | Phản quang (Dùng để cảm biến vật thể trong suốt) |
| Giá của sản phẩm | Vui lòng liên hệ với văn phòng của chúng tôi |
| Quy định và chứng nhận áp dụng | Đánh dấu CE (Chỉ thị EMC, Chỉ thị RoHS), Đánh dấu UKCA (Quy định EMC, Quy định RoHS), Chứng nhận công nhận UL |
| Phạm vi cảm biến | 50 đến 500 mm (1,969 đến 19,685 in ) (Lưu ý) Phạm vi cảm biến và đối tượng cảm biến của cảm biến loại phản xạ ngược được chỉ định cho bộ phản xạ RF-230. Phạm vi cảm biến thể hiện phạm vi cảm biến thực tế của cảm biến. |
| Cảm biến đối tượng | Vật thể trong suốt, mờ đục hoặc đục có đường kính Ø50 mm x 1,969 in (1,969 in) trở lên (Lưu ý) Phạm vi phát hiện và vật thể phát hiện của cảm biến loại phản xạ ngược được chỉ định cho bộ phản xạ RF-230. Phạm vi phát hiện thể hiện phạm vi phát hiện thực tế của cảm biến. (Lưu ý) Đảm bảo xác nhận phát hiện bằng cảm biến thực tế trước khi sử dụng. |
| Độ trễ | - |
| Độ lặp lại (vuông góc với trục cảm biến) | 0,5 mm 0,020 in hoặc ít hơn |
| Điện áp cung cấp | 12 đến 24 V DC cộng hoặc trừ 10% Độ gợn PP 10% hoặc ít hơn |
| Tiêu thụ hiện tại | 10 mA hoặc ít hơn |
| Đầu ra | Transistor PNP cực thu hở - Dòng điện nguồn tối đa: 100 mA - Điện áp áp dụng: 30 V DC trở xuống (giữa đầu ra và +V) - Điện áp dư: 2 V trở xuống (ở dòng điện nguồn 100 mA), 1 V trở xuống (ở dòng điện nguồn 16 mA) |
| Đầu ra: Hoạt động đầu ra | Có thể chuyển đổi giữa chế độ Light-ON hoặc Dark-ON |
| Đầu ra: Bảo vệ ngắn mạch | Đã hợp nhất |
| Thời gian phản hồi | 1 ms hoặc ít hơn |
| Chỉ báo hoạt động | Đèn LED màu cam (sáng lên khi đầu ra BẬT) (tích hợp trên bộ thu cho loại chùm tia xuyên qua) |
| Chỉ số ổn định | Đèn LED màu xanh lá cây (sáng lên khi nhận được ánh sáng ổn định hoặc trong điều kiện bóng tối ổn định) (tích hợp trên bộ thu đối với loại chùm tia xuyên qua) |
| Đèn báo nguồn | - |
| Bộ điều chỉnh độ nhạy | Bộ điều chỉnh biến đổi liên tục (được tích hợp trên bộ thu cho loại chùm tia xuyên qua) |
| Chức năng ngăn chặn nhiễu tự động | Tích hợp (Có thể lắp hai bộ cảm biến gần nhau.) |
| Sự bảo vệ | IP67 (IEC) |
| Nhiệt độ môi trường | - 25 đến +55℃ -13 đến +131℃ ℉ (Không được ngưng tụ sương hoặc đóng băng), Bảo quản: -30 đến +70℃ -22 đến +158℃ ℉ |
| Độ ẩm môi trường xung quanh | 35 đến 85% RH, Bảo quản: 35 đến 85% RH |
| Độ rọi xung quanh | Đèn sợi đốt: 3.000 lx hoặc ít hơn ở mặt tiếp nhận ánh sáng |
| Khả năng chịu điện áp | 1.000 V AC trong một phút giữa tất cả các đầu nối nguồn được kết nối với nhau và vỏ bọc |
| Điện trở cách điện | 20 MOhm hoặc hơn, với megmeter 250 V DC giữa tất cả các đầu nối nguồn được kết nối với nhau và vỏ bọc |
| Khả năng chống rung | Tần số 10 đến 500 Hz, biên độ 1,5 mm 0,059 in (tối đa 10 G) theo các hướng X, Y và Z trong hai giờ mỗi hướng |
| Khả năng chống sốc | Gia tốc 500 m/s2 ( khoảng 50 G) theo các hướng X, Y và Z ba lần mỗi hướng |
| Phần tử phát xạ (điều chế) | Đèn LED hồng ngoại |
| Phần tử phát xạ (điều chế): Bước sóng phát xạ cực đại | 870 nm 0,034 mil |
| Vật liệu | Vỏ: PBT (polybutylene terephthalate) Ống kính: polycarbonate Nắp chỉ báo: polycarbonate |
| Cáp | Cáp cabtyre 0,2 mm 2 lõi, dài 2 m 6,562 ft |
| Mở rộng cáp | Có thể kéo dài tối đa 100 m 328.084 ft bằng cáp có tiết diện 0,3 mm2 trở lên. |
| Cân nặng | Trọng lượng tịnh: khoảng 50 g. Trọng lượng tổng: khoảng 80 g. |
| Phụ kiện | RF-230 (Bộ phản xạ): 1 chiếc. |
