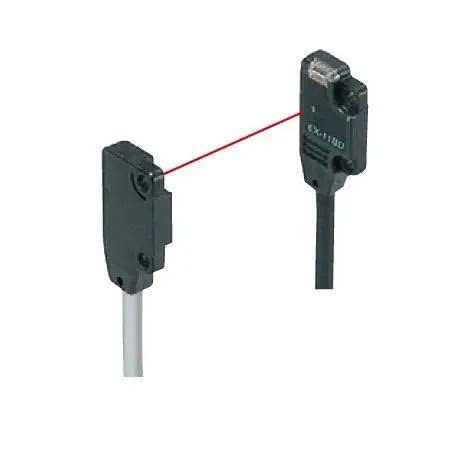

Cảm biến quang điện cực nhỏ với bộ khuếch đại tích hợp Thân máy
nhỏ nhất – Chỉ dày 3,5 mm (0,138”) Với kích thước cực nhỏ, dòng EX-10 có thể lắp đặt ở những không gian rất nhỏ. Rộng 10mm x Cao 14,5mm x Sâu 3,5mm Rộng 394” x Cao 0,571” x Sâu 0,138” (loại cảm biến xuyên thấu, phía trước)
| Mục | Thông số kỹ thuật |
|---|---|
| Số sản phẩm | EX-19A |
| Mã số sản phẩm | EX-19A |
| Tên sản phẩm | Cảm biến quang điện siêu mỏng |
| Chi tiết sản phẩm | Chùm tia xuyên tâm [Cảm biến phía trước] |
| Giá của sản phẩm | Vui lòng liên hệ với văn phòng của chúng tôi |
| Quy định và chứng nhận áp dụng | Dấu CE (Chỉ thị EMC, Chỉ thị RoHS), Dấu UKCA (Quy định EMC, Quy định RoHS), ISO 13849-1 (Loại 1, PLc) (Lưu ý), Chứng nhận công nhận UL (Lưu ý): Phù hợp từ tháng 12 năm 2021. |
| Phạm vi cảm biến | 1 m 3.281 ft |
| Đối tượng cảm biến tối thiểu | Vật thể mờ đục ø2 mm ø0,079 in (Vật thể bị chùm tia hoàn toàn ngắt quãng) (Khoảng cách cài đặt giữa bộ phát và bộ thu: 500 mm 19,685 in ) |
| Độ trễ | - |
| Độ lặp lại (vuông góc với trục cảm biến) | 0,05 mm 0,002 in hoặc ít hơn |
| Điện áp cung cấp | 12 đến 24 V DC cộng hoặc trừ 10% Độ gợn PP 10% hoặc ít hơn |
| Tiêu thụ hiện tại | Bộ phát: 10 mA hoặc thấp hơn Bộ thu: 10 mA hoặc thấp hơn |
| Đầu ra | Transistor NPN cực thu hở - Dòng điện chìm tối đa: 50 mA - Điện áp áp dụng: 30 V DC trở xuống (giữa đầu ra và 0 V) - Điện áp dư: 2 V trở xuống (ở dòng điện chìm 50 mA), 1 V trở xuống (ở dòng điện chìm 16 mA) |
| Đầu ra: Thể loại sử dụng | DC-12 hoặc DC-13 |
| Đầu ra: Bảo vệ ngắn mạch | Đã hợp nhất |
| Thời gian phản hồi | 0,5 ms hoặc ít hơn |
| Chỉ báo hoạt động | Đèn LED màu cam (sáng lên khi đầu ra BẬT) |
| Chỉ báo chùm tia tới | - |
| Chỉ số ổn định | Đèn LED màu xanh lá cây (sáng lên khi nhận được ánh sáng ổn định hoặc trong điều kiện bóng tối ổn định) |
| Mức độ ô nhiễm | 3 (Môi trường công nghiệp) |
| Sự bảo vệ | IP67 (IEC) |
| Nhiệt độ môi trường | -25 đến +55 ℃ -13 đến +131 ℉ (Không được ngưng tụ sương hoặc đóng băng), Bảo quản: -30 đến +70 ℃ -22 đến +158 ℉ |
| Độ ẩm môi trường xung quanh | 35 đến 85% RH, Bảo quản: 35 đến 85% RH |
| Độ rọi xung quanh | Đèn sợi đốt: 3.000 lx hoặc ít hơn ở mặt tiếp nhận ánh sáng |
| Khả năng chịu điện áp | 1.000 V AC trong một phút giữa tất cả các đầu nối nguồn được kết nối với nhau và vỏ bọc |
| Điện trở cách điện | 20 MOhm hoặc hơn, với megmeter 250 V DC giữa tất cả các đầu nối nguồn được kết nối với nhau và vỏ bọc |
| Khả năng chống rung | Tần số 10 đến 500 Hz, 3 mm 0,118 ở biên độ kép (tối đa 20 G) theo các hướng X, Y và Z trong hai giờ mỗi hướng |
| Khả năng chống sốc | Gia tốc 500 m/s2 ( khoảng 50 G) theo các hướng X, Y và Z ba lần mỗi hướng |
| Nguyên tố phát xạ | Đèn LED đỏ (Bước sóng phát xạ cực đại: 680 nm 0,027 mil , điều chế) |
| Vật liệu | Vỏ: Polyarylate Ống kính: Polyarylate |
| Cáp | Cáp cabtyre 0,1 mm 2 3 lõi (bộ phát: 2 lõi), dài 2 m 6,562 ft |
| Mở rộng cáp | Có thể kéo dài tối đa 50 m 164 ft bằng cáp 0,3 mm 2 hoặc lớn hơn (bộ phát và bộ thu). (Lưu ý): Đối với các ứng dụng an toàn, không vượt quá 30 m 98,425 ft. |
| Cân nặng | Trọng lượng tịnh (mỗi bộ phát và bộ thu): khoảng 20 g Trọng lượng tổng: khoảng 50 g |
| Phụ kiện | Vít lắp: 1 bộ |
