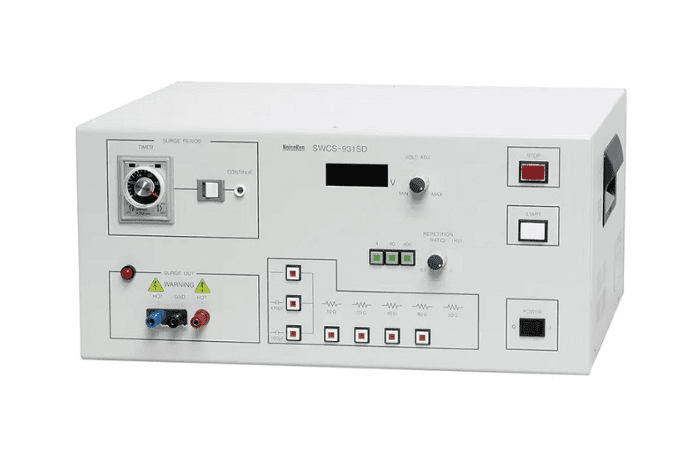

High Frequency Surge Test - Bộ mô phỏng sóng dao động tắt dần mô phỏng tiếng ồn tần số cao, lặp lại nhanh xảy ra khi bật và tắt công tắc, đồng thời đánh giá điện trở của thiết bị điện và điện tử.
Tính năng
- Điện áp đầu ra tối đa 1,5 kV
- Có thể thay đổi tần số lặp từ 0,4 Hz đến 400 Hz
- Có thể thay đổi điện trở đầu ra từ 50 đến 200 Ω (bước 10Ω)
- Mạch bên trong
- Dạng sóng ngõ ra
- Thiết lập
Ví dụ về quy trình thử nghiệm sử dụng bộ mô phỏng sóng dao động tắt dần
- Đặt thiết bị mô phỏng chính (sau đây gọi là Thiết bị chính) lên bên ngoài mặt đất chuẩn.
- Kết nối cáp thiết bị nguồn đi kèm tiêu chuẩn với đầu vào AC ở mặt sau của Thiết bị chính.
- Kết nối cáp kết nối của DUT với ngõ HOT và ngõ Ground trên Thiết bị chính (cắm tụ điện vào phía HOT) và nối mặt còn lại của cáp với bộ dây thử nghiệm. (*Người dùng phải chuẩn bị cáp kết nối.)
- Đặt các thông số trên bộ điều khiển ở mặt trước của Thiết bị chính và bắt đầu kiểm tra.
Thông số kỹ thuật
| Tham số | Thông số kỹ thuật |
|---|---|
| Dạng sóng đầu ra | Sóng dao động tắt dần |
| Điện áp đầu ra | 100 V ~ 1500 V |
| Phân cực | Positive (sóng 1) hoặc Negative (chuyển mạch thanh ngắn) |
| Tần số dao động | 1.5 MHz ± 0.2 MHz |
| Thời gian đạt đến đỉnh nửa giá trị | 10μs ± 20 % (0.1 kV ~ 1.0 kV) 10μs ± 40 % (1.0 kV ~ 1.5 kV) |
| Trở kháng đầu ra | 50 ~ 200 Ω (có thể đặt cao độ 10 Ω) |
| Chu kỳ lặp lại | 0,4 ~ 400 Hz (chuyển mạch 3 giai đoạn, biến đổi liên tục) |
| Tụ điện ghép | 100 pF / 470 pF |
