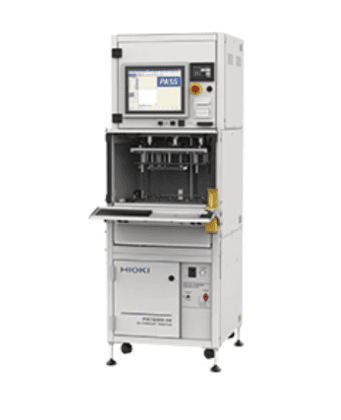

Thiết bị kiểm tra bảng mạch HIOKI FA1220-02
Hệ thống đo kiểm Hioki tiếp tục phát triển giúp người dùng toả sáng. Theo sát cam kết đem lại tốc độ và sự tiện nghi cho bộ máy sản xuất bằng cách kiện toàn các thử nghiệm, Hioki tự hào giới thiệu thiết bị kiểm tra bảng mạch gắn linh kiện với thiết kế hướng đến người dùng.
Thiết bị kiểm tra bảng mạch (IN-CIRCUIT TESTER)
Model: FA1220-02
Tính năng và đặc trưng sản phẩm
- Cơ chế slide-in (trượt) giúp đơn giản hoá việc tháp lắp đồ gá thử nghiệm , giảm giờ công và khối lượng công việc.
- Dải tuỳ chọn mở rộng giúp giảm giờ công cho việc cài đặt và tăng năng suất.
- Nhiều thông số đo lường và phát hiện khiếm khuyết cho nhiều loại kiểm tra.
- Năng suất, chất lượng và an toàn.
- Chức năng hỗ trợ tạo dữ liệu: Chức năng ATG.
Ứng Dụng
- Kiểm tra chất lượng bảng mạch, linh kiện….
Thông số kỹ thuật chung
| Số lượng điểm kiểm tra | Tiêu chuẩn: 0 chân (các bảng máy quét bán rời)
Tối đa 2048 chân (có thể mở rộng theo khối 128 chân)* * Số lượng chân hoạt động tối đa cho mỗi loại kiểm tra phụ thuộc vào tổng số lượng chân bảng máy quét được lắp vào sản phẩm |
| Số bước kiểm tra | Dữ liệu nhóm: 256 nhóm
Dữ liệu đóng/ mở Round-robin: 2048 chân* Dữ liệu Macro: 2048 chân*/2048 bước (bất kể số chân) Dữ liệu thành phần: 10000 bước Dữ liệu nạp: 40 nhóm Dữ liệu tiếp xúc chân: 2048 chân* Dữ liệu IC: 500 bước (tối đa 2048 chân/bước)*
* Số lượng chân hoạt động tối đa cho mỗi loại kiểm tra phụ thuộc vào tổng số lượng chân bảng máy quét được lắp vào sản phẩm |
| Đơn vị đo lường | Vôn kế DC: 800 μV f.s. đến 25 V f.s., 8 dải
Ampe kế DC: 100 nA f.s. đến 250 mA f.s., 9 dải Ampe kế AC: 10 μA rms đến 10 mA rms, 4 dải Vôn kế HV: 25 mV f.s. đến 250 V f.s. (Yêu cầu E4210 và E4203) Ampe kế HV: 1.2 μA f.s. đến 120 mA f.s. (Yêu cầu E4210 và E4203) |
| Đơn vị quét | Loại chuyển đổi: analog (Bảng quét E4201 và E4202), rơ le đọc (Bảng quét E4203)
Số kênh: 128 một bảng Bảo vệ đầu vào: ±15 V (Bảng quét E4201 và E4202), không có (Bảng quét E4203) |
| External I/O | Ethernet (LAN) 100Base-TX ×1 (vui lòng liên hệ Hioki khi cần kết nối với các thiết bị ngoài) |
| Bộ điều khiển | – Kiểm soát đo lường
Hệ thống vận hành: Hệ thống vận hành thời gian thực Thiết bị lưu trữ: thẻ SD (để khởi động hệ thống)
– Bộ điều khiển chính Hệ thống vận hành: Windows 10 Pro (64-bit) Thiết bị lưu trữ: 64 GB SSD Vận hành: bàn phím và chuột Hiển thị: màn hình 15-inch Máy in: E4243 (bán rời) |
| Nguồn điện | Điện áp cung cấp định mức: 100 đến 240 V AC, 50 Hz/60 Hz Công suất tiêu thụ tối đa: 1 kVA |
| Kích thước và khối lượng | 655 mm (25.79 in.) W × 1830 mm (72.05 in.) H × 705 mm (27.76 in.) D, 310 kg (10934.7 oz.) |
| Phụ kiện | Hướng dẫn sử dụng ×1, Que đo ×1, Đĩa ứng dụng ×1, Vít cố định ×4, Chìa khoá bảo trì (để đóng mở cửa bảo trì) ×1 |
