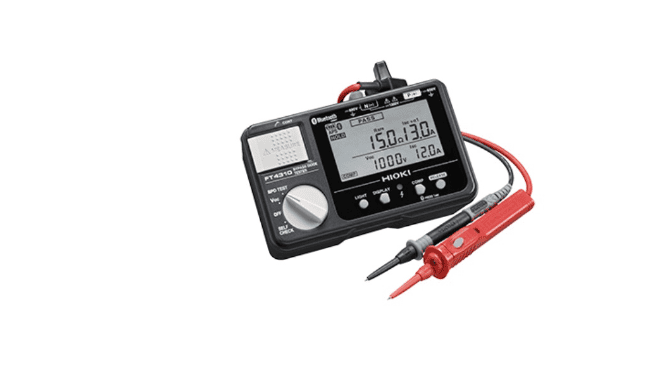

Thiết bị đo kiểm tra diode Bypass FT4310
Theo cách thông thường, diode nối tắt (bypass) chỉ có thể được đo kiểm tra vào ban đêm khi không phát điện để xác định là dòng điện đưa vào được dẫn qua các tấm pin mặt trời. Với thiết bị FT4310 Bypass Diode Tester bạn có thể phát hiện ra lỗi hở mạch, ngắn mạch của diode bypass ngay cả khi đang có ánh sáng mặt trời.
Thiết bị do kiểm tra diadode Bypass
Model: FT4310
Tính năng và đặc trưng sản phẩm
- Đo kiểm tra các lỗi hở mạch và ngắn mạch kể cả ban ngày
• Dễ dàng đo kiểm tra cả chuỗi pin tại hộp đấu nối
• Đo đồng thời 3 thông số điện (điện áp hở mạch, dòng ngắn mạch, điện trở nối tắt) => Tiết kiệm thời gian
• Tự động gửi dữ liệu về thiết bị di động thông minh (Android và iOS) qua giao tiếp không dây Bluetooth® Smart
Ứng Dụng
- Kiểm tra chất lượng diado trong pin mặt trời.
Thông số kỹ thuật chung
Basic specifications (Accuracy guaranteed for 1 year, Post-adjustment accuracy guaranteed for 1 year)
| Measurement items | Open-circuit voltage, Short-circuit current, Bypass route resistor |
[BPD TEST mode]
| Measurement items | Bypass diode comparator judgment, Bypass route resistor, Open-circuit voltage, Short-circuit current, Measurement (applied) current |
| Measurement object | Crystal system string Open-circuit voltage: 1000 V DC or less, Rated current: 2 A to 12 A DC |
| Measurement method | Short-circuit and pulse voltage application |
| Measurement accuracy | Open-circuit voltage: ±0.2% rdg. ±3 dgt. (at 0 to ±1000 V) Short-circuit current: ±3% rdg. ±3 dgt. (at 0.0 to 15.0 A) Bypass route resistance: ±5% rdg. ±5 dgt. (at 0.0 to 15.0 Ω, During pure resistance measurement) |
| Measurement time | 2 s or less (3 seconds or less when measurement voltage is 10 V or less) |
| Possible number of measurements | 3000 times (Comparator, backlight, Bluetooth® OFF) LR6 Alkaline battery × 6 |
[Voc mode]
| Measurement items | Open-circuit voltage |
| Measurement range | 0 V to 1000 V DC (Displayed up to 1200 V DC), Accuracy: ±0.2% rdg. ±3 dgt. |
| Response time | Within 1 sec. |
[General]
| Dustproof and waterproof | IP40 (EN60529) |
| Functions | Displays the number of bypass diode measurements, Automatic polarity judgment function, Comparison display, Auto hold, Live circuit indicator, Buzzer sounds, Backlight, Comparator, Battery indicator, Auto power off, Bluetooth® Smart |
| Interface | Bluetooth® 4.0LE (Bluetooth® SMART) Supports devices: iOS8 or later, Android™ 4.3 or later smartphone/ tablet |
| Power supply | LR6 (AA) alkaline battery×6, Maximum rated power 18 VA Continuous operating time: 45 hours (Comparator, backlight, Bluetooth® OFF) |
| Dimensions and mass | 152W×92H×69D mm (5.98 W × 3.62 H × 2.72 D in) 650 g (22.9 oz) (including batteries, excluding test leads) |
