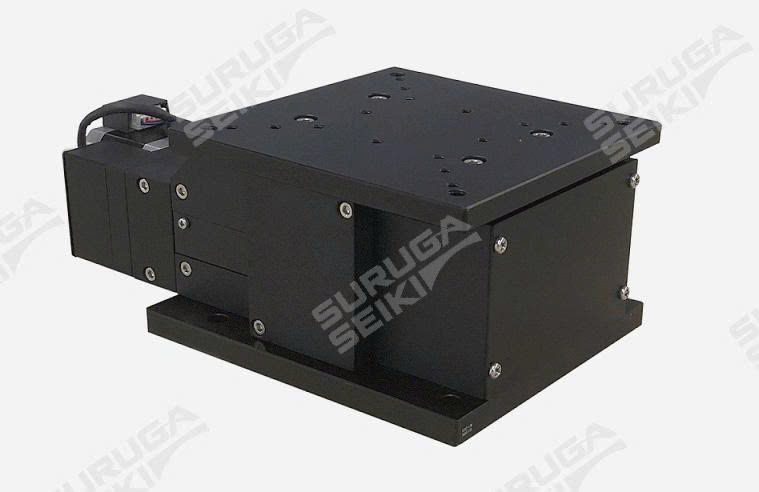

KS332-12C-8 là một Z-stage dẫn hướng bằng cross-roller theo cơ chế kẽm chêm (wedge type), cho phép chuyển động nâng hạ theo phương Z nhưng bố trí theo mặt phẳng ngang, mang lại độ cứng cao, chịu tải lớn, đồng thời tiết kiệm không gian lắp đặt.
Sản phẩm tích hợp động cơ bước 5 pha, sử dụng ball screw (lead 1 mm) cho độ phân giải chuyển vị rất nhỏ và độ lặp lại ±0.5 µm, thích hợp cho hệ thống quang học, đo lường, căn chỉnh camera/microscope, thiết bị bán dẫn và các ứng dụng yêu cầu độ chính xác cao.
| Hạng mục | Thông số |
|---|---|
| Loại sản phẩm | Z-axis stage (Horizontal Z Cross Roller Guide) |
| Model | KS332-12C-8 |
| Nhà sản xuất | Suruga Seiki |
| Kiểu dẫn hướng | Cross-roller guide (kiểu nêm) |
| Kiểu truyền động | Ball screw φ8, lead 1 mm |
| Bề mặt stage | 120 × 120 mm |
| Hành trình di chuyển | 12 mm |
| Động cơ | 5-phase stepping motor |
| Độ phân giải | Full: ≈0.73 µm / Half: ≈0.365 µm |
| Độ lặp lại (Repeatability) | ±0.5 µm |
| Lost motion | ≤1 µm |
| Độ song song | ≤50 µm |
| Tải trọng cho phép | 196 N (≈20 kgf) |
| Tốc độ tối đa | ≈3.7 mm/s |
| Xử lý bề mặt | Nhôm – Anodized đen |
| Khối lượng | 3.6 kg |
| Cảm biến | Limit + Home sensor |
| Tùy chọn cable | 8: Robot cable 4 m – đầu kia để trần |
| Phụ kiện kèm theo | 4 × M6-16 hex bolts, Robot cable 4m |
| Grease | Grease chuẩn của hãng |
| Ứng dụng chính | Điều chỉnh quang học, căn chỉnh camera, microscope, thiết bị bán dẫn, hệ đo lường |
