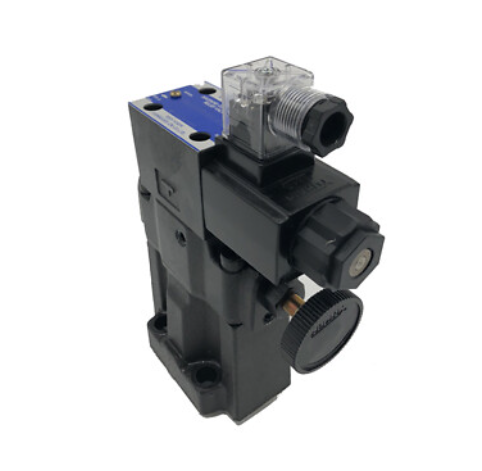

S-: Dòng van chống ồn (Low Noise Type) giúp giảm thiểu tiếng rít của dầu khi xả áp.
BS: Van an toàn/Van xả áp vận hành gián tiếp (Pilot Operated Relief Valve).
G: Kiểu lắp tầng / lắp trên đế (Sub-plate Mounting).
03: Kích thước size van (Valve size 3/8 inch), phù hợp cho lưu lượng vừa và nhỏ.
2B3B: Kiểu mạch điện điều khiển dòng xả (Vent Type). Trạng thái thông thường khi không cấp điện sẽ mở tải hoàn toàn (Unloading) để bảo vệ bơm, khi cấp điện van đóng lại để thiết lập áp suất.
D24: Cuộn hút điện từ (Coil Solenoid) sử dụng dòng điện một chiều 24V DC.
L: Vị trí tay vặn chỉnh áp nằm ở hướng ngược lại so với tiêu chuẩn (Opposite Handle Position).
53: Số thiết kế (Design Number) của hãng, sử dụng van pilot là dòng DSG-01 thiết kế mã 70.
2. Thông số kỹ thuật cơ bản
Van được thiết kế để chịu tải cao và làm việc liên tục trong môi trường công nghiệp:
Thông số
Giá trị kỹ thuật
Áp suất vận hành tối đa
25 MPa (tương đương 250 bar / 3630 PSI)
Lưu lượng dầu tối đa
100 Lít/phút (26.4 U.S. GPM)
Lưu lượng dầu tối thiểu
Trên 5 Lít/phút (để đảm bảo áp suất ổn định)
Điện áp điều khiển
24V DC (Dải điện áp cho phép: 21.6V – 26.4V)
Kiểu kết nối điện
Hộp đấu dây ngầm hoặc tiêu chuẩn DIN
Trọng lượng xấp xỉ
Khoảng 6.1 kg
Tiêu chuẩn bề mặt lắp đế
ISO 6264-AR-06-2-A
3. Nguyên lý hoạt động & Ứng dụng công nghiệp
Nguyên lý bảo vệ: Van là sự kết hợp giữa một van chính chỉnh áp và một van điện từ tầng trên (Pilot). Khi áp suất hệ thống vượt quá mức cài đặt (chỉnh bằng tay vặn), van sẽ tự động mở để xả dầu về thùng chứa nhằm bảo vệ đường ống và bơm
Chế độ chạy không tải (Unloading): Nhờ tích hợp van điện từ, bạn có thể kích hoạt điện thoại để chuyển hệ thống sang chế độ xả dầu áp suất thấp về thùng khi máy nghỉ, giúp tiết kiệm điện năng và giảm sinh nhiệt cho dầu.
Ứng dụng: Phổ biến trên các bộ nguồn thủy lực của máy ép, máy dập công nghiệp, hệ thống cơ khí hạng nặng và nhà máy thép, xi măng nhờ ưu điểm chạy cực êm (Low Noise).
4. Lưu ý quan trọng khi lắp đặt & Sử dụng
Đường dầu hồi (Tank Line): Đường dầu xả từ cổng T của van phải được nối trực tiếp và độc lập hoàn toàn về thùng dầu, không được nối chung với đường hồi của các van khác để tránh hiện tượng kích áp ngược (Back pressure).
Điều chỉnh áp suất: Khi chỉnh áp, nới lỏng đai ốc khóa rồi vặn tay chỉnh từ từ theo chiều kim đồng hồ để tăng áp suất và ngược lại. Sau khi chỉnh xong phải siết chặt đai ốc khóa.

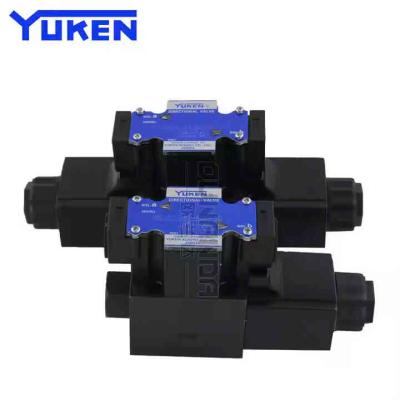

Van điện từ thủy lực Yuken DSG-01-3C4-D24-N-70 Cho Hệ Thống Điều Khiển là van thủy lực dùng để điều khiển hướng dòng, lưu lượng hoặc áp suất trong hệ thống thủy lực của máy công nghiệp. Sản phẩm phù hợp cho nhu cầu thay thế, lắp mới hoặc dự phòng vật tư trong nhà máy, hệ thống đường ống và thiết bị công nghiệp.
TEAC TD-SC1 là bộ signal conditioner dành cho load cell (cảm biến lực kiểu strain gauge), dùng để chuyển đổi tín hiệu điện áp cực nhỏ từ load cell thành tín hiệu chuẩn phục vụ hệ thống điều khiển công nghiệp. Thiết bị hướng tới các ứng dụng như máy bán dẫn, robot công nghiệp, dây chuyền FA/IoT và hệ thống đo lực tốc độ cao. Điểm mạnh của TD-SC1 là thiết kế siêu gọn gắn DIN rail, tốc độ lấy mẫu cao tới 20.000 lần/giây, hỗ trợ nhiều chuẩn mạng công nghiệp như RS-485, CC-Link và EtherNet/IP
Omron E6B2-CWZ6C 1000P/R 2M là encoder quay dạng incremental, dùng để đo vị trí, tốc độ và hướng quay của trục trong hệ thống tự động hóa. Đây là dòng phổ biến trong máy CNC, băng tải, servo, robot…
Bộ nguồn HIOS BLC-45 là thiết bị chuyển đổi nguồn điện chuyên dụng dành cho các dòng máy bắt vít không chổi than (brushless) của HIOS. Nó đóng vai trò biến đổi dòng điện xoay chiều (AC) từ ổ cắm thành dòng điện một chiều (DC) điện áp thấp để máy hoạt động an toàn và ổn định.

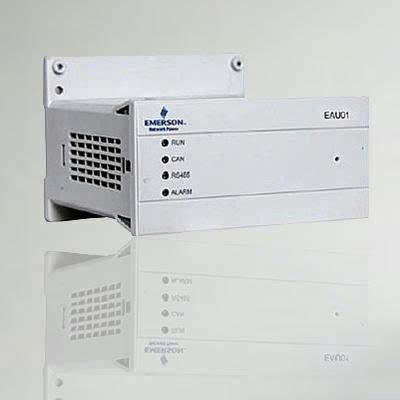

EAU01 là module điều khiển AC dùng trong hệ thống nguồn DC của Emerson, có chức năng giám sát nguồn AC đầu vào, trạng thái contactor, breaker và thiết bị bảo vệ. Module này cung cấp tín hiệu trạng thái và truyền dữ liệu về bộ điều khiển trung tâm để quản lý toàn bộ hệ thống nguồn.

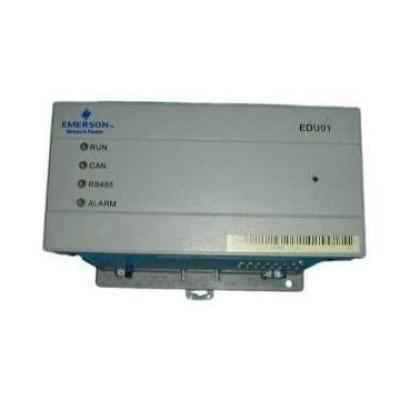

EDU01 là module điều khiển DC thông minh dùng trong hệ thống tủ nguồn DC công nghiệp. Thiết bị chịu trách nhiệm điều khiển hoạt động của rectifier, quản lý sạc ắc-quy, giám sát điện áp DC và truyền thông với các module khác trong hệ thống thông qua CAN hoặc RS485.
